太陽能技術在民用建筑中的應用
我國是一個能源消耗大國,建筑是傳統的高能耗領域。據統計,國內建筑能耗約占全社會總能耗的三分之一,采暖、熱水、空調能耗占建筑能耗的65%左右,而綜合利用太陽能,全面實現太陽能與建筑一體化,可有效地降低建筑物能耗,減少常規能源的使用量。目前,在我國的大多數城市,政府都出臺了節能及綠色建筑的文件,要求在民用建筑中安裝太陽能利用系統。

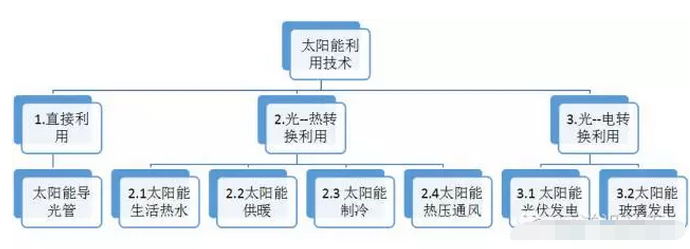

太陽能利用的常見方式為直接利用、光--熱轉換利用、光--電轉換利用。
直接利用的主要技術就是太陽能導光管;光—熱轉換利用技術主要包括太陽能生活熱水、太陽能供暖、太陽能制冷、太陽能熱壓通風等。光—電轉換利用技術主要是太陽能光伏發電及太陽能玻璃發電。
下文分別介紹這幾種技術:
【 1 】太陽能直接利用技術:太陽能導光管
導光管采光系統通過室外采光裝置收集室外的陽光并濾除90%以上的紫外線,將安全的陽光導入系統內部,經由特殊制作的導光管傳輸后,由安裝與系統另一端的漫射裝置把自然光線均勻發散到室內任何需要光線的地方。利用該系統得到的室內光線從黎明到黃昏,甚至是陰天都十分充足。
圖1 太陽能導光管工作原理圖
圖2 太陽能導光管的應用--成都大源商務區地下環廊
【 2 】太陽能光--熱轉換利用技術
2.1 太陽能生活熱水
太陽能熱水系統是利用太陽能集熱器,收集太陽輻射能,把水加熱,供應建筑物生活熱水的系統,是目前太陽熱能應用發展中最具經濟價值、技術最成熟且已商業化的一項應用產品。太陽能常見的集熱器類型有:全玻璃真空管集熱器、U形真空管集熱器、熱管式真空管集熱器、平板式集熱器。
按各用戶集熱器是獨立還是合并設置,太陽能熱水系統分為分散系統及集中系統。分散系統中,按集熱器的位置又分為屋面一體機、屋面分體機、陽臺分體機、外墻面分體機等4種方式。集中系統中,按輔助熱源的方式,又分為分散輔熱--分戶水箱、集中輔熱--集中供水等2種方式。
2.2 太陽能供暖
太陽能采暖系統由太陽能集熱器(集熱器類型與太陽能熱水相同)、水箱、連接管道、控制系統等構成,是指通過集熱器,把太陽能轉換成熱水,將熱水儲存在水箱內,通過循環泵輸送到發熱末端(例如:地板輻射采暖、暖風機、風機盤管等),提供建筑供暖的需求。
由于太陽能具有能量的不穩定性,會受到天氣的直接影響,如夜晚及陰雨天沒有太陽能可以利用,所以太陽能供熱一般都需要其它形式的輔助能源。太陽能供熱系統的工作溫度越低熱效率越高,因此太陽能供熱適宜采用低溫?zé)崴匕遢椛洳膳?供回水溫度最低可以是30℃)。推薦太陽能供熱系統工作溫度低于50℃。太陽能輻照變化與熱負荷之間是不平衡的,白天光照強烈,熱負荷低;夜間無太陽光,熱負荷高。
為了解決這一問題,需設置儲熱水箱,儲存高輻照時太陽產生的熱量,供應低輻照或夜間使用。
2.3 太陽能制冷
采用聚焦型集熱器來收集太陽能,產生高溫?zé)崴蛘羝?,用?lái)驅動吸收式制冷機,產生空調系統所需要的冷凍水。
2.4 太陽能熱壓通風
一定空間內,空氣溫度的差值所導致的空氣密度不同而產生的壓力差就稱之為“熱壓”,可利用該熱壓形成的煙囪效應,來進行自然通風。在建筑物的底部,室外空氣壓強大于室內壓強,隨著高度的增加,室內外的壓強差趨向于零。在建筑頂部,室內的空氣壓強比室外空氣壓強高。大約在高度一半的水平面上,室內外壓強相等,這個室內外壓強差等于零的平面稱為“中和面”。中和面以下,室內空氣壓強小于室外空氣壓強,氣流由室外導入室內;中和面以上,室外空氣壓強小于室內空氣壓強,氣流由室內空間流向室外。
日光城是奧地利首府林茨北部的一個新城區,在西區的住宅設計中,設計師將樓梯間設計為一個貫通玻璃體,在其頂部設置了通風窗及太陽能集熱板,借助煙囪效應,樓梯間形成被動式通風豎井,拔出建筑內的熱空氣。
在炎熱夏季的下午,西向太陽的輻射是導致建筑室內溫度過高的主要原因。在建筑西側一定距離處設置防曬墻,對于阻擋太陽輻射起了積極的作用,同時防曬墻與建筑西墻之間的空腔形成通風通道,在輻射熱的作用下,空腔內形成煙囪效應,冷空氣從空腔的底部進入,熱空氣從空腔的頂部流出,形成了自下而上的空氣流動,帶走多余的熱量,降低了西向墻壁的溫度。
【 3 】太陽能光--電轉換利用技術
3.1 太陽能光伏發電
太陽能光伏發電系統是利用太陽電池半導體材料的光伏效應,將太陽光輻射能直接轉換為電能的一種新型發電系統,有獨立運行和并網運行兩種方式。獨立運行的光伏發電系統需要有蓄電池作為儲能裝置,主要用于無電網的邊遠地區和人口分散地區,整個系統造價很高;在有公共電網的地區,光伏發電系統與電網連接并網運行,省去蓄電池,不僅可以大幅度降低造價,而且具有更高的發電效率和更好的環保性能。
太陽能電力墻是將太陽能光電池與建筑材料相結合,構成一種可用來發電的外墻貼面,既具有裝飾作用可為建筑物提供電力能源,目前其成本與花崗石一類的貼面材料相當。圖13為在瑞士斯特克波的一座42m高的鐘塔,表面覆蓋著光電池組件構成的電力墻,墻面發出的部分電力用來運轉鐘塔巨大的時針,其余電力被送入電網。
3.2 太陽能玻璃發電
將一部分透射光分散在玻璃窗上,被納米粒子(半導體量子點)吸收,然后重新發射出肉眼看不見的紅外波長,再被傳導到窗戶邊框上的太陽能電池上。這種新興的太陽能轉化設備——發光太陽能聚光器能把幾乎透明的玻璃窗變成發電機,為人們提供電能。在艷陽高照時,屋子里的每一扇玻璃窗都會成為發電機,可以在炎炎夏日為空調提供電力,或者在寒冬給房間里的熱水器供電。量子點發光太陽能聚光器還具有節能作用,其過濾效果能降低室內溫度,這也意味著可以減少空調的運轉時間。
太陽輻射能作為一種自然能源,以其儲量豐富且無污染性顯示了其獨特的優勢,已被國際公認為未來最具競爭性的能源之一。我國太陽能資源非常豐富,理論儲量達每年17000億噸標準煤,太陽能資源開發利用的潛力非常廣闊。我國地處北半球,南北距離和東西距離都在5000公里以上,在我國廣闊的土地上,有著豐富的太陽能資源。大多數地區年平均日輻射量在每平方米4千瓦時以上,西藏日輻射量最高達每平米7千瓦時。年日照時數大于2000小時。與同緯度的其他國家相比,與美國相近,比歐洲、日本優越得多,因而有巨大的開發潛能。
在人口膨脹、資源緊張等問題困擾人類的今天,開發利用太陽能,提倡建造綠色建筑,充分體現了可持續發展和人類回歸自然的理念。
